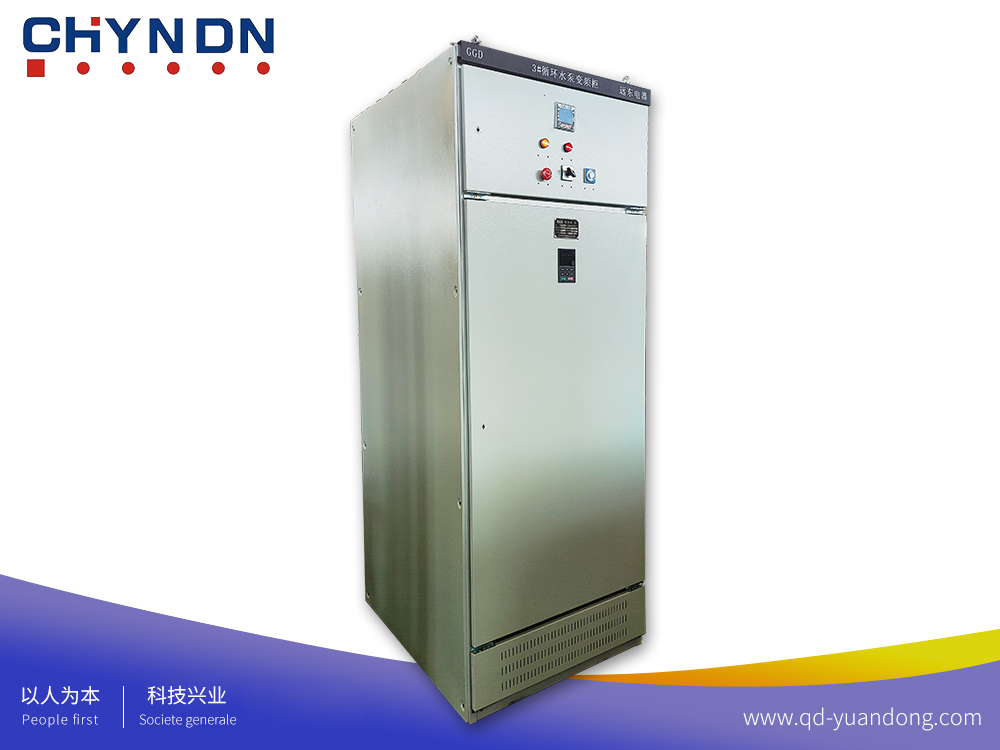

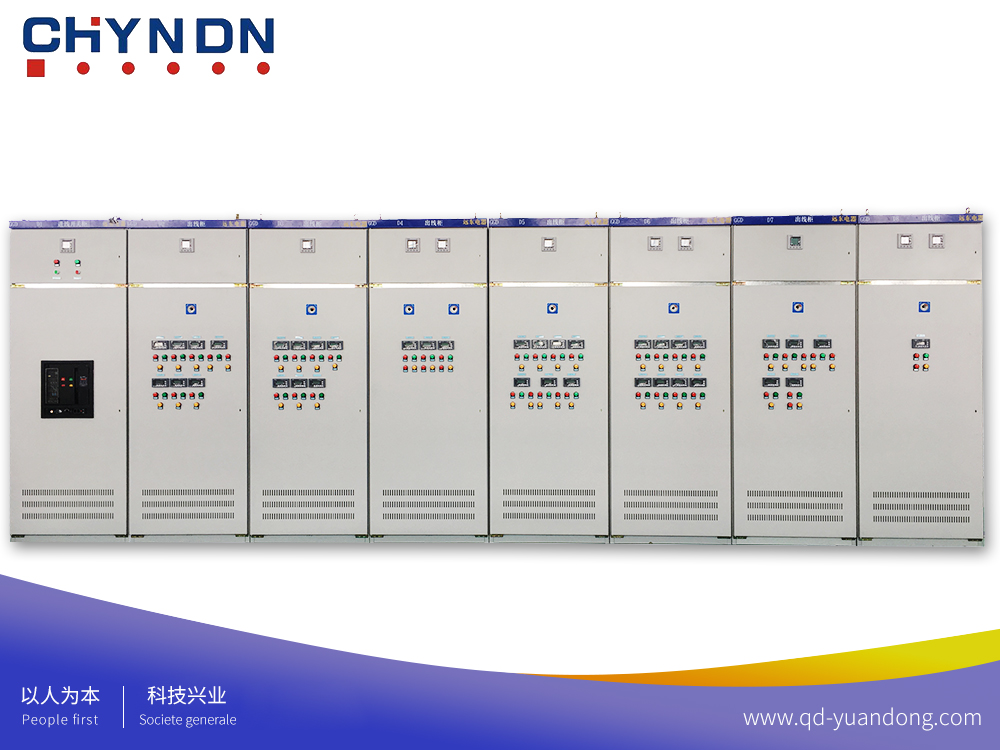

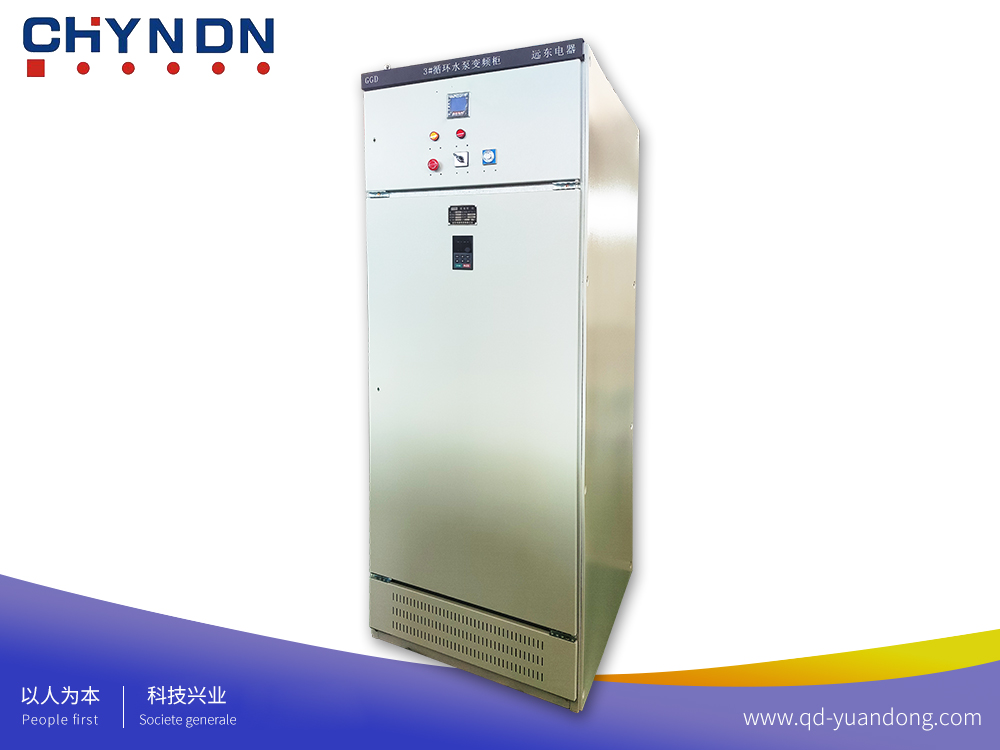

GGD型交流低壓配電柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至2500A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分斷能力高，額定短時耐受電流達50KA.線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關柜的主要代表產品。
GGD殼體采用8MF冷彎型鋼局部焊接組裝而成。構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。面板及隔板采用優質冷軋薄板制成并采用靜電噴塑防腐工藝，柜體顏色按用戶指定要求、靈活多樣。柜內部處理采用熱鍍鋅工藝。為加強通風與散熱，在柜體底部與上部均有通風散熱孔，并用鋼絲網封罩，防止小動物進入。為方便吊裝，柜頂四角裝有吊環?？紤]到采用電纜下出線，在柜底設敲落孔，并配備符合施工圖大小要求的皮線套。該系列開關柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，美觀大方，面目一新。
執行標準：GB7251.1-2013，GB7251.12- 2013

主要技術參數：
額定工作電壓Ue（V）：AC380V
額定頻率 fn(Hz)： 50Hz
額定絕緣電壓Ui（V）：AC660V
輔助電路絕緣電壓Ui（V）：AC400V
額定沖擊耐受電壓Uimp（kV）： 6kV
過電壓類別： Ⅳ
材料組別： Ⅲa
污染等級： 3
電氣間隙： ≥10.0 mm
爬電距離： ≥12.5 mm
溫升驗證方法： 方法a
主母線的額定電流、額定短時耐受電流和額定峰值耐受電流： 2500A、50kA/105kA
配（饋）電柜配電母線的額定短時耐受電流和額定峰值耐受電流：1000A、 15kA/30kA
成套設備的額定電流等級有（InA)：2500A、2200A、2000A、1800A、1600A、1500A、1250A、1000A、800A、630A、600A、500A、400A、350A、315A、300A、250A、225A、215A、200A、180A、160A、140A、125A、100A。

GGD 400A-40ACQC產品認證證書

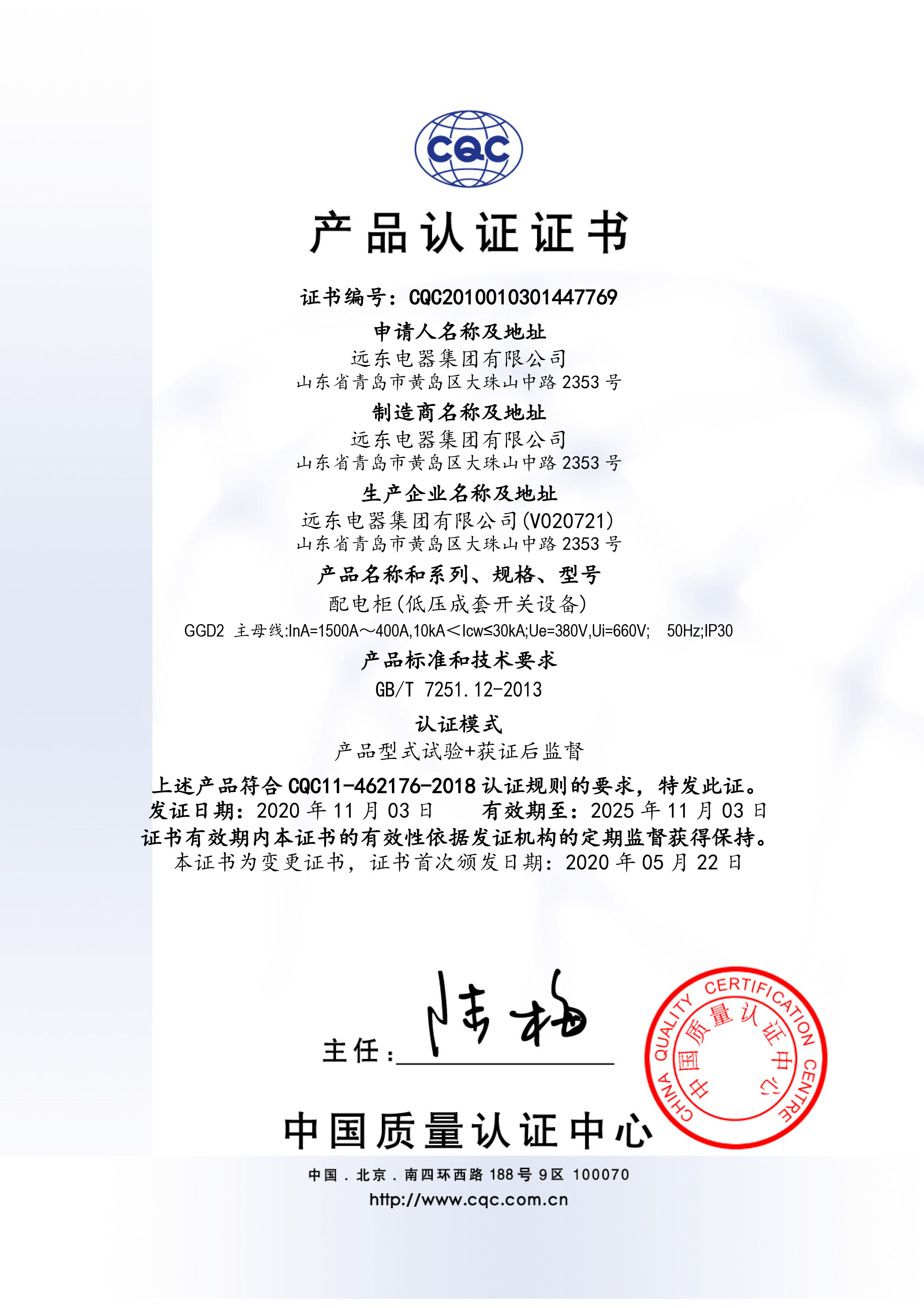

GGD2 1500A-400A CQC產品認證證書

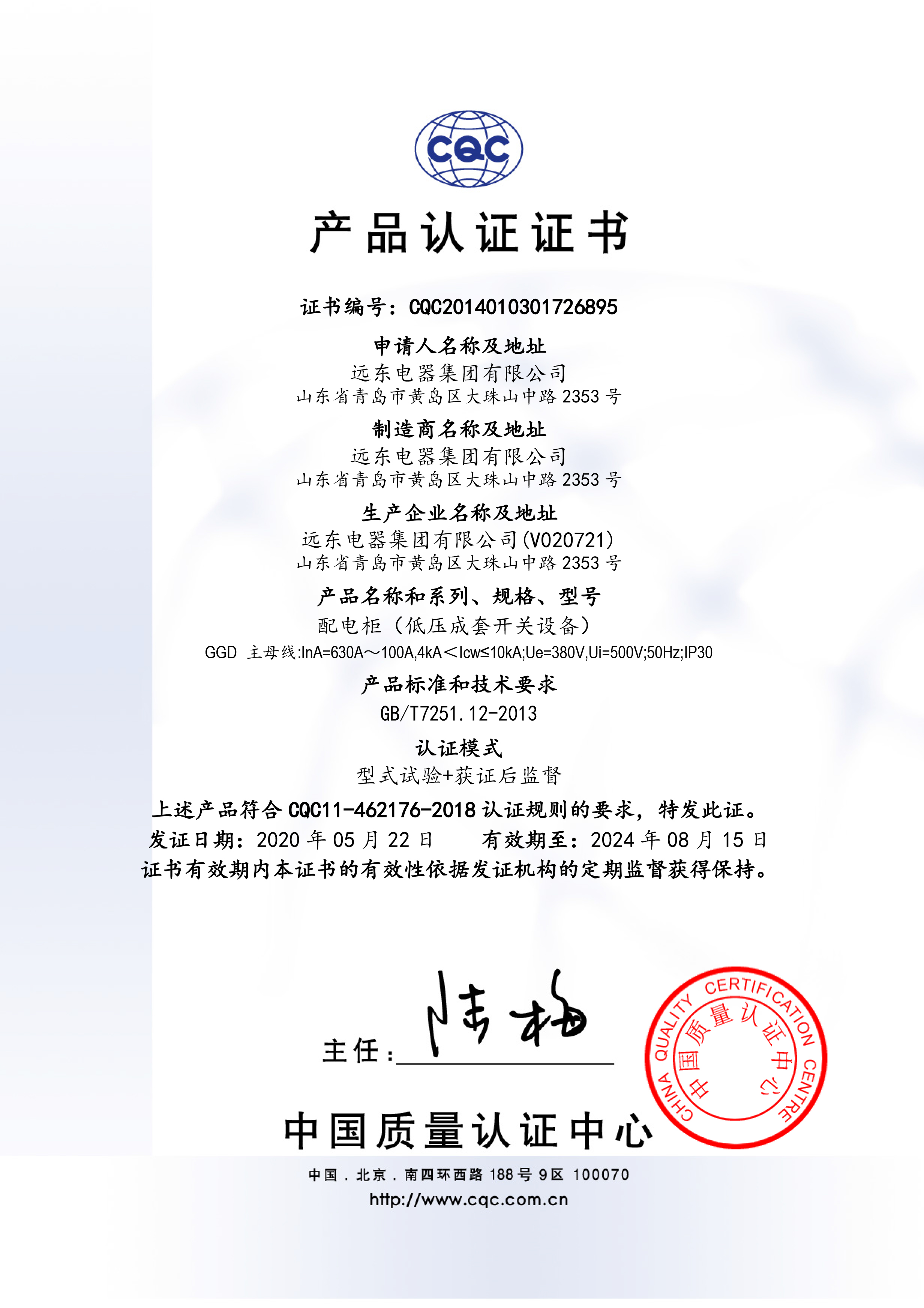

GGD 630A-100ACQC產品認證證書

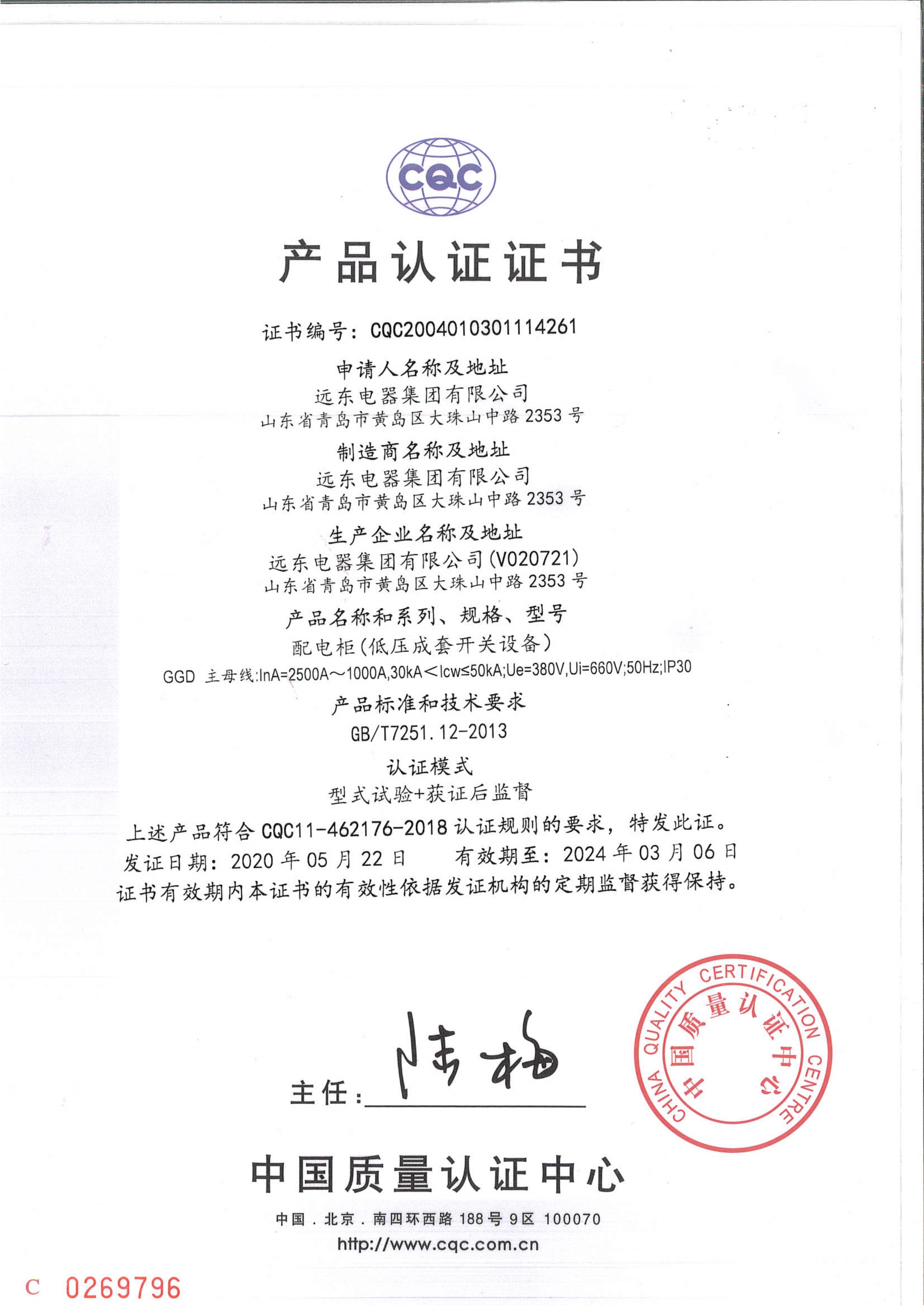

GGD 2500A-1000ACQC產品認證證書
