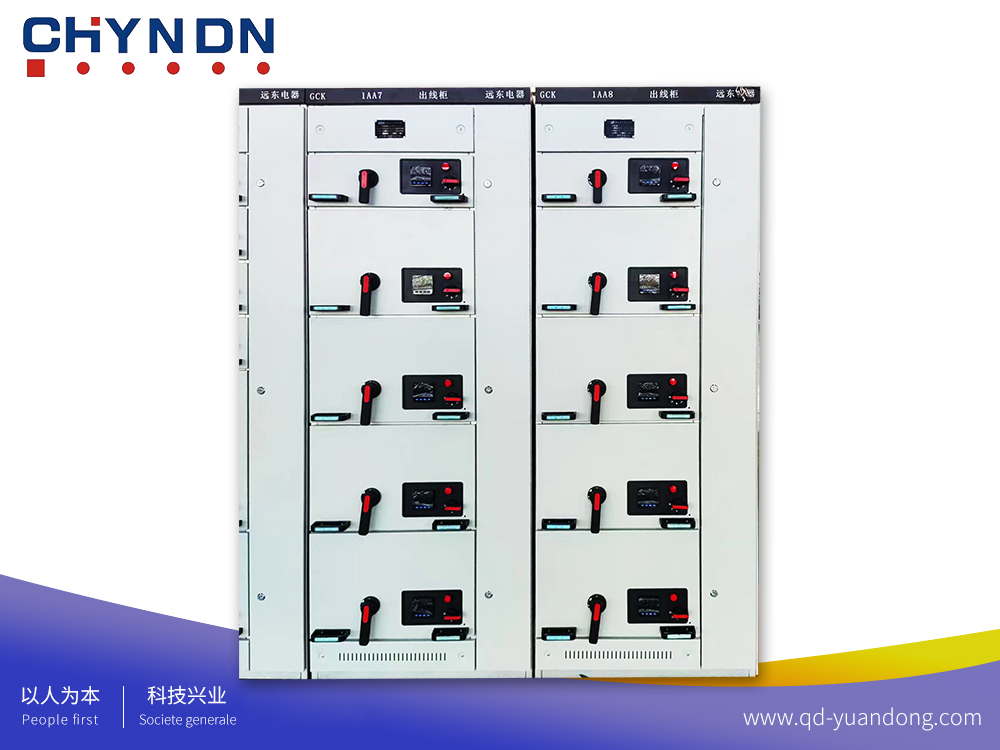

GCK低壓抽出式開關柜用于交流50Hz、額定絕緣電壓和工作電壓為380V，660V，額定電流2500A及以下三相五線制的電力供電系統。該系列抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。
GCK開關柜是采用8MF骨架、靜電噴塑鋼板制成封閉外殼，主架安裝模數孔E=25mm，GCK型抽屜式開關柜抽屜柜高度為1800mm，每一功能單元均占一獨立隔室，抽屜層高200mm，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。該系列開關柜所容納的回路數較多、節省占地面積、防護等級高、安全可靠、維修方便等優點，抽屜分為1/2單元、1單元、2單元、3單元，最多可裝18個單元。抽屜具有合、分、試驗、抽出位置，即能保證正常的工作，又可安全檢修抽屜內的元件，從抽屜的推進方式上又基本上分單撥插式，雙撥插式，搖進式。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。
執行標準：GB7251.1-2013，GB7251.12- 2013

主要技術參數：
額定工作電壓Ue（V）：AC380V
額定頻率 fn(Hz)： 50Hz
額定絕緣電壓Ui（V）：AC660V
輔助電路絕緣電壓Ui（V）：AC400V
額定沖擊耐受電壓Uimp（kV）： 6kV
過電壓類別： Ⅲ
材料組別： Ⅲa
污染等級： 3
電氣間隙： ≥10.0 mm
爬電距離： ≥12.5 mm
溫升驗證方法： 方法a
主母線的額定電流、額定短時耐受電流和額定峰值耐受電流： 2500A、50kA/105kA
配（饋）電柜配電母線的額定短時耐受電流和額定峰值耐受電流：1000A、 15kA/30kA
成套設備的額定電流等級有（InA)：2500A、2200A、2000A、1800A、1600A、1250A、1000A。

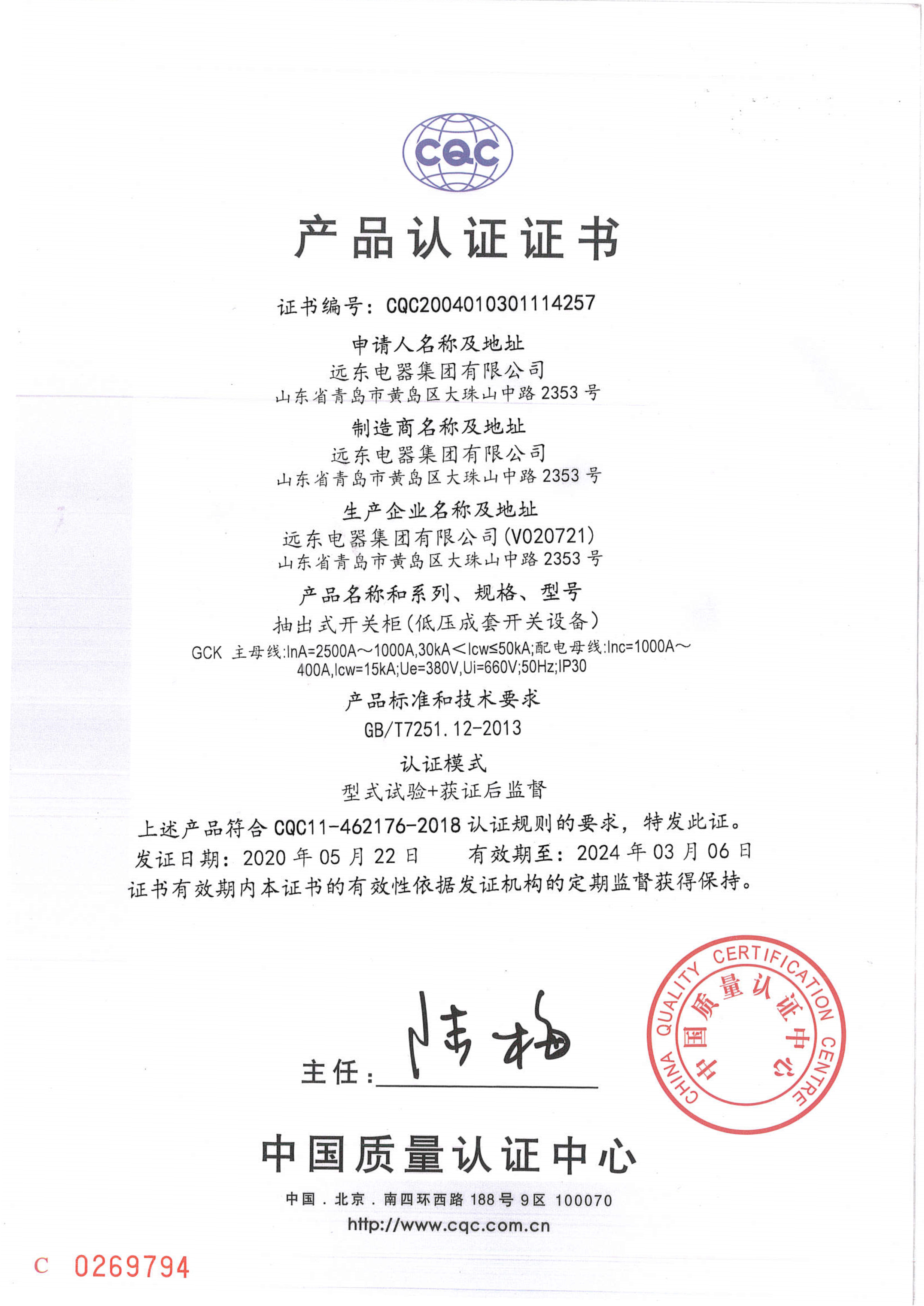

GCK 2500A-1000ACQC產品認證證書
