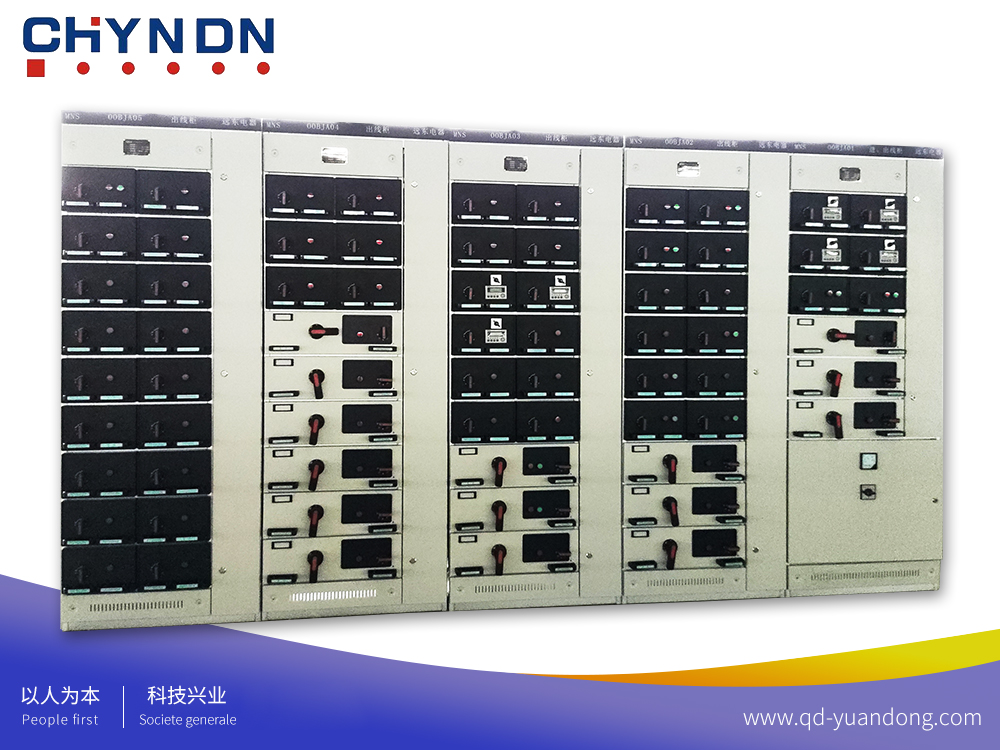

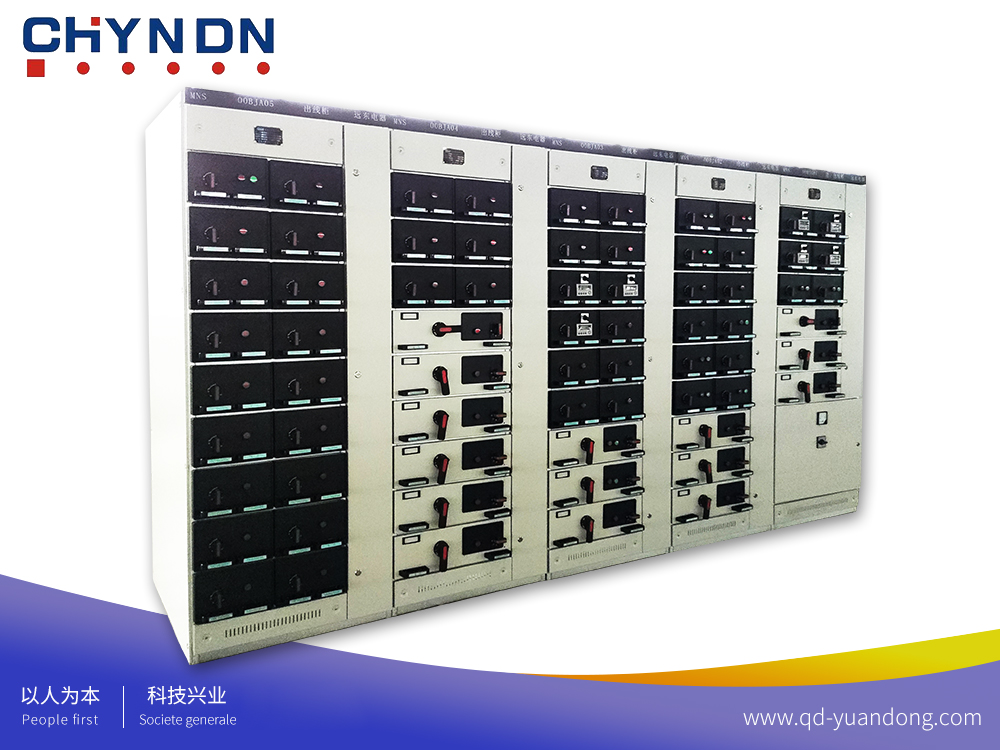

MMS低壓抽出式開關柜用于交流50Hz、額定絕緣電壓和工作電壓為380V，660V，額定電流6300A及以下三相五線制的電力供電系統，可用于發電廠、變電所，工礦企業，大樓賓館、機場、碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電能消耗設備的控制。
結構特點：MNS型低壓抽出式開關柜主要由柜體、萬能式斷路器、塑料外殼式斷路器、交流接觸器、熱過載繼電器、母線、N母線、PE母線、絕緣導線、母線夾（框）、主電路接插件等組成。水平母線位于柜體頂部，貫穿整個開關柜。母線表面采用鍍錫處理，表面壓花處理，以增加接觸面。大電流進線柜后門及頂部各安裝軸流風機，可用于散熱。
MNS柜可以雙面操作，C(KB)型框架的全部結構件經過鍍鋅或采用鍍鋅板、敷鋁鋅板折成型材。模數孔E=25mm，通過各種聯結件、自攻鎖緊螺釘和8.8級六角螺栓聯結，框架結構無需專用工具即能組裝，柜內隔板采用分段式多功能隔離板，可使PC柜和MCC柜實現混裝，抽屜層高200mm，可分為8E/4、8E/2、8E、16E、24E，MCC柜的有效高度為72E，最多可裝36個出線回路。
執行標準：GB7251.1-2013，GB7251.12- 2013

主要技術參數：
額定工作電壓Ue（V）：AC400V/AC380V
額定頻率 fn(Hz)： 50Hz
額定絕緣電壓Ui（V）：AC690V/AC660V
輔助電路絕緣電壓Ui（V）：AC400V
額定沖擊耐受電壓Uimp（kV）： 8kV
過電壓類別： Ⅲ
材料組別： Ⅲa
污染等級： 3
電氣間隙： ≥10.0 mm
爬電距離： ≥12.5 mm
溫升驗證方法： 方法a
主母線的額定電流、額定短時耐受電流和額定峰值耐受電流： 6300A、100kA/220kA
配（饋）電柜配電母線的額定電流、額定短時耐受電流和額定峰值耐受電流： 50kA/105kA
控制柜配電母線的額定電流、額定短時耐受電流和額定峰值耐受電流： 2500A、25kA/35kA
成套設備的額定電流等級有（InA)：6300A、6000A、5500A、5000A、4500A、4000A；3600A、3200A、3150A、2900A、2500A、2000A、1600A;1500A、1400A、1250A、1000A、800A、630A、600A、400A。

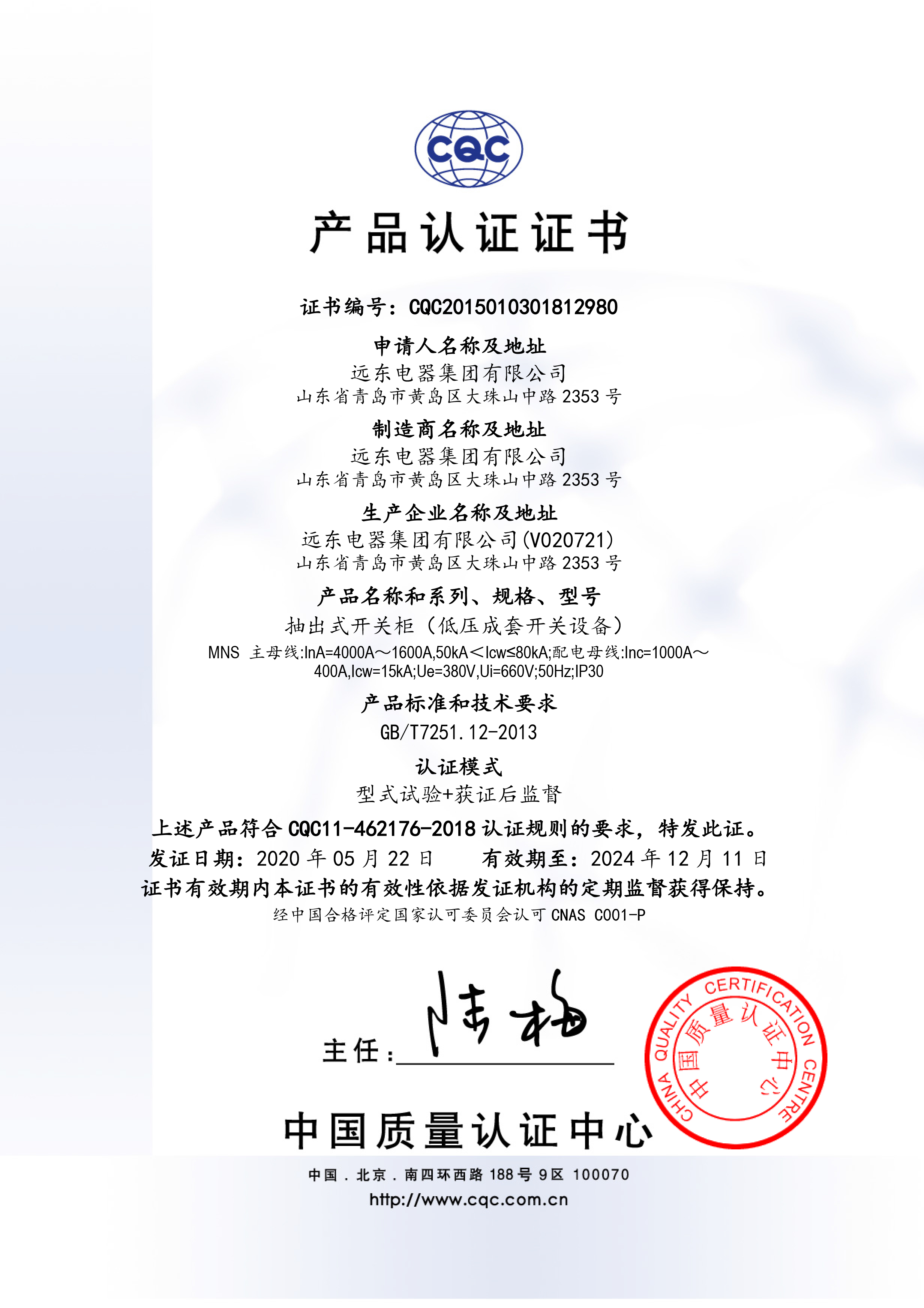

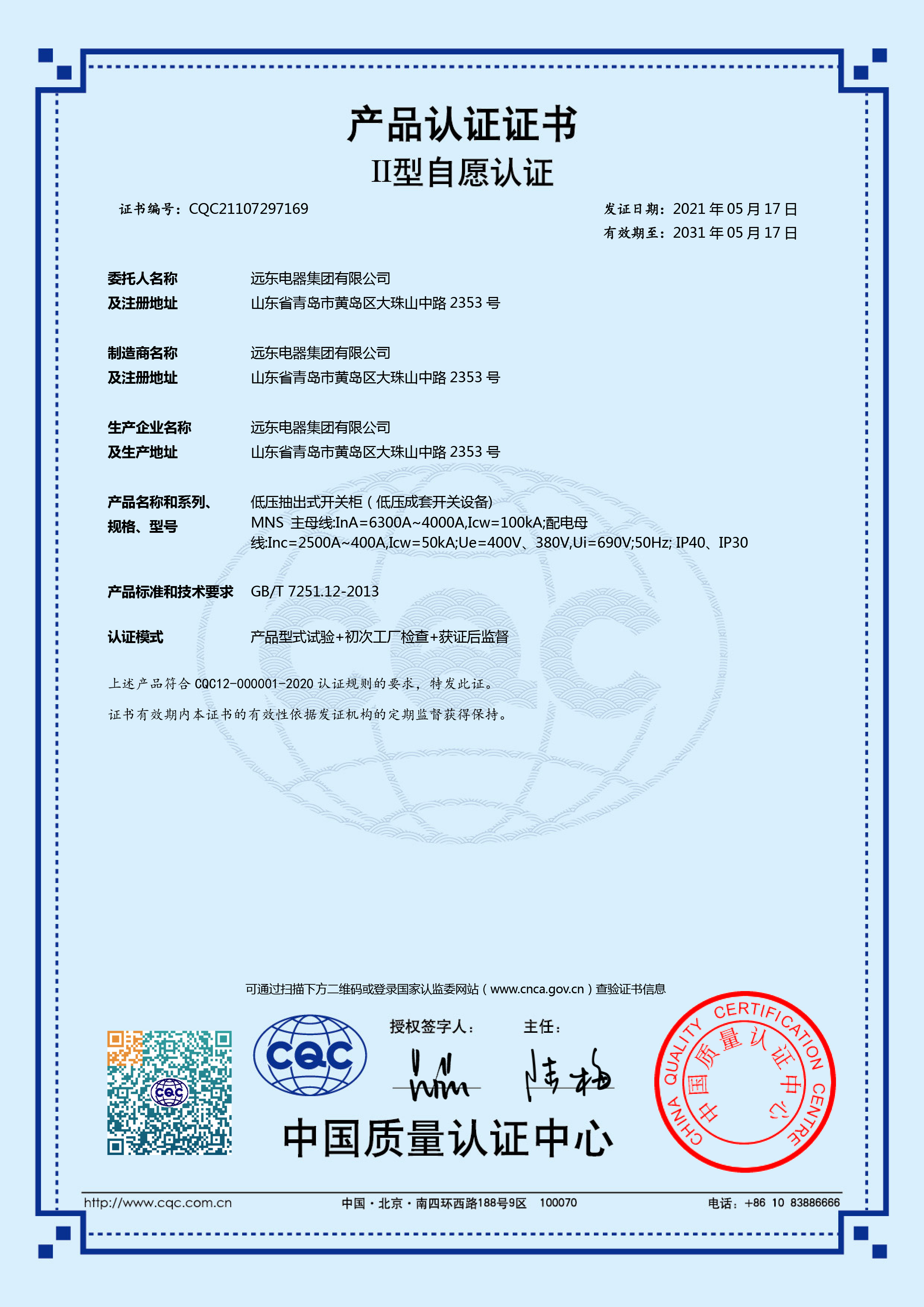

MNS 6300A-4000ACQC產品認證證書

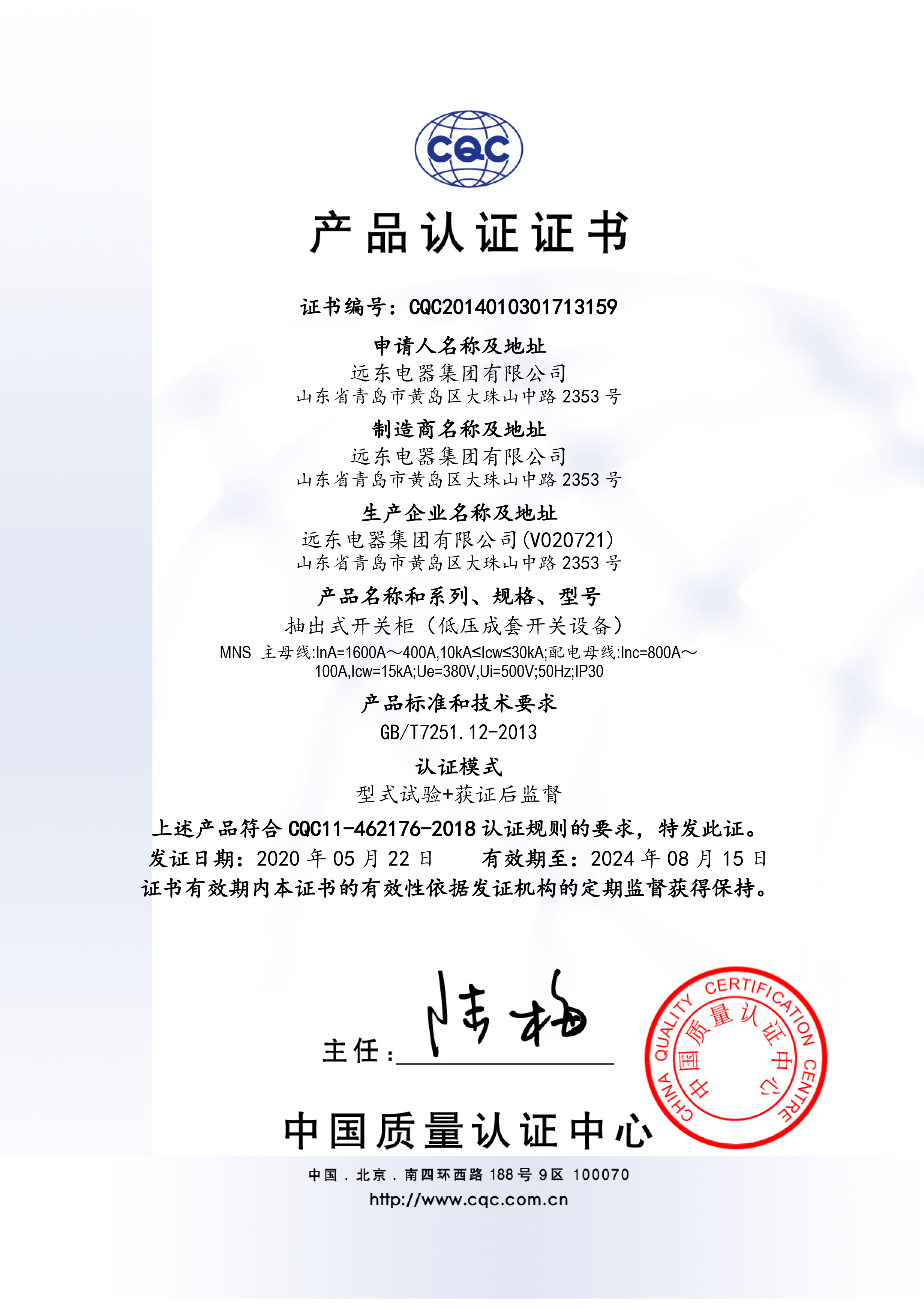

MNS 1600A-400ACQC認證產品證書

MNS 2500A-1000ACQC認證證書

MNS 4000A-1600ACQC產品認證證書
