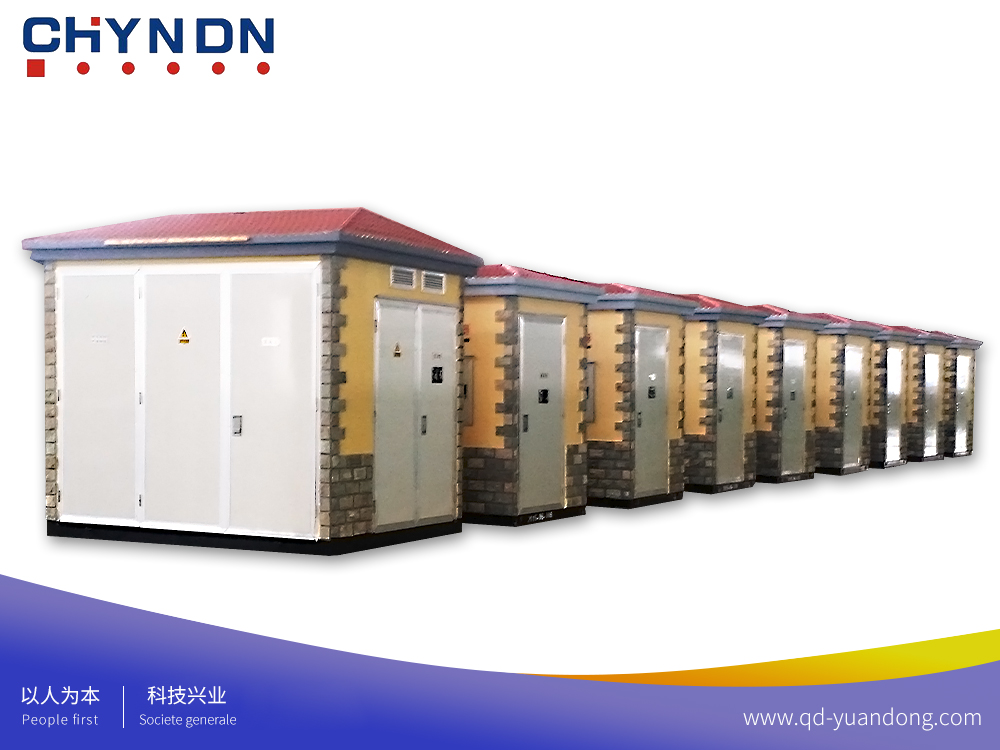

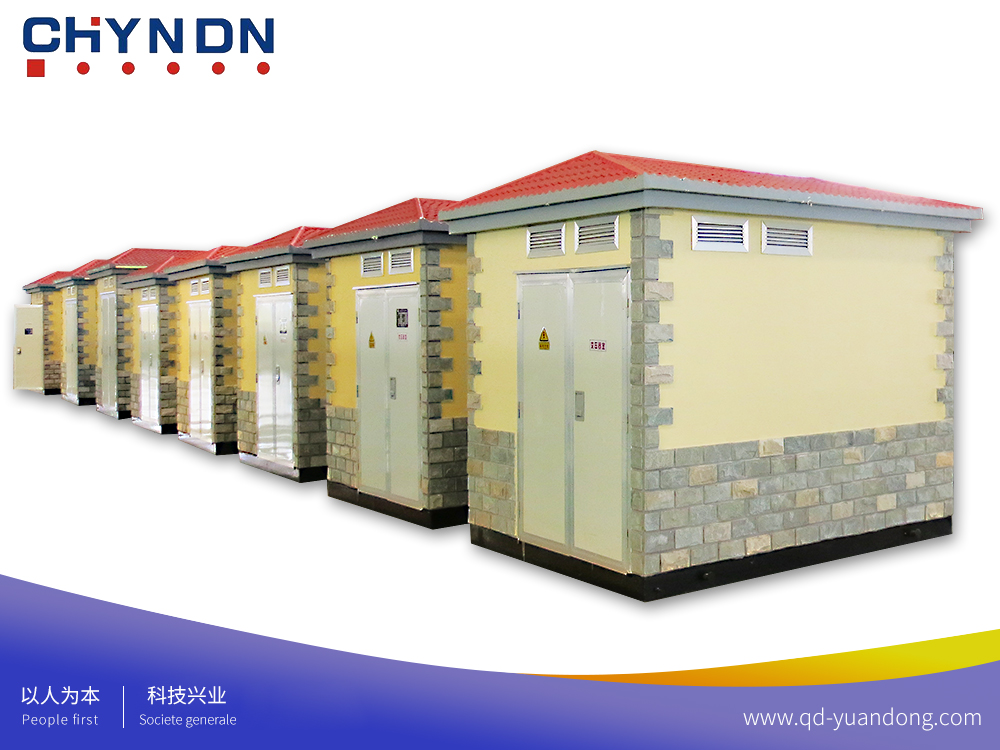

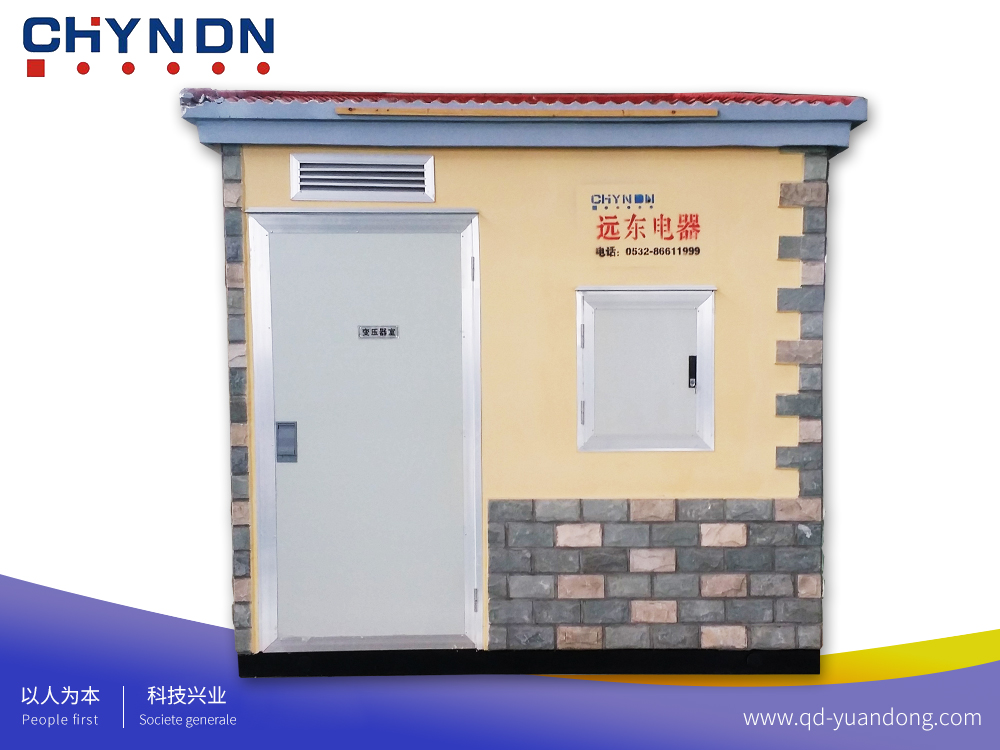

高壓/低壓預裝式變電站，是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置，該系列高壓/低壓預裝式變電站，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比， 同容量的箱式變電站占地面積通常僅為常規變電站的1/5~1/10，大大減少了設計工作量及施工量，減少了建設費用。 在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。

主要技術參數：
變壓器種類： S11-M-630/10（油浸式）
變壓器額定容量： 630kVA
額定頻率： 50Hz
額定電壓： 12kV/0.4kV
高壓側額定電流： 36.4A
低壓側額定電流： 909.3A
額定短時耐受電流(高壓側)： 12.5kA/1s
額定峰值耐受電流(高壓側)： 31.25kA, 持續時間不小于 0.3s
額定短時耐受電流(低壓側)： 15kA/1s
額定峰值耐受電流(低壓側)： 30kA
接地回路額定短時耐受電流： 12.5kA/1s
接地回路額定峰值耐受電流： 31.25kA, 持續時間不小于 0.3s
工頻電壓耐受試驗(高壓側)： 42kV(相間、 相對地)
工頻電壓耐受試驗(高壓開關斷口)： /
工頻電壓耐受試驗(低壓側)： 2.5kV(相間、 相對地)
額定雷電沖擊耐受電壓(高壓連接線)： 75kV(相間、 相對地)
額定雷電沖擊耐受電壓(高壓開關斷口)： /
額定雷電沖擊耐受電壓(低壓側)： 6kV(相間、 相對地)
外殼級別： 15
爬電距離(高壓主回路)： ≥160mm
爬電距離(低壓主回路)： ≥12.5mm
外殼防護等級（IP 代碼）： IP34D
外殼防護等級（IK 代碼）： /
戶內式或戶外式： 戶外式
觸電保護類別： Ⅰ
材料組別： Ⅲa
污染等級： 3
聲級技術要求值： ≤60dB
低壓側額定絕緣電壓： AC660V/不由主電路直接供電的輔助電路 AC500V

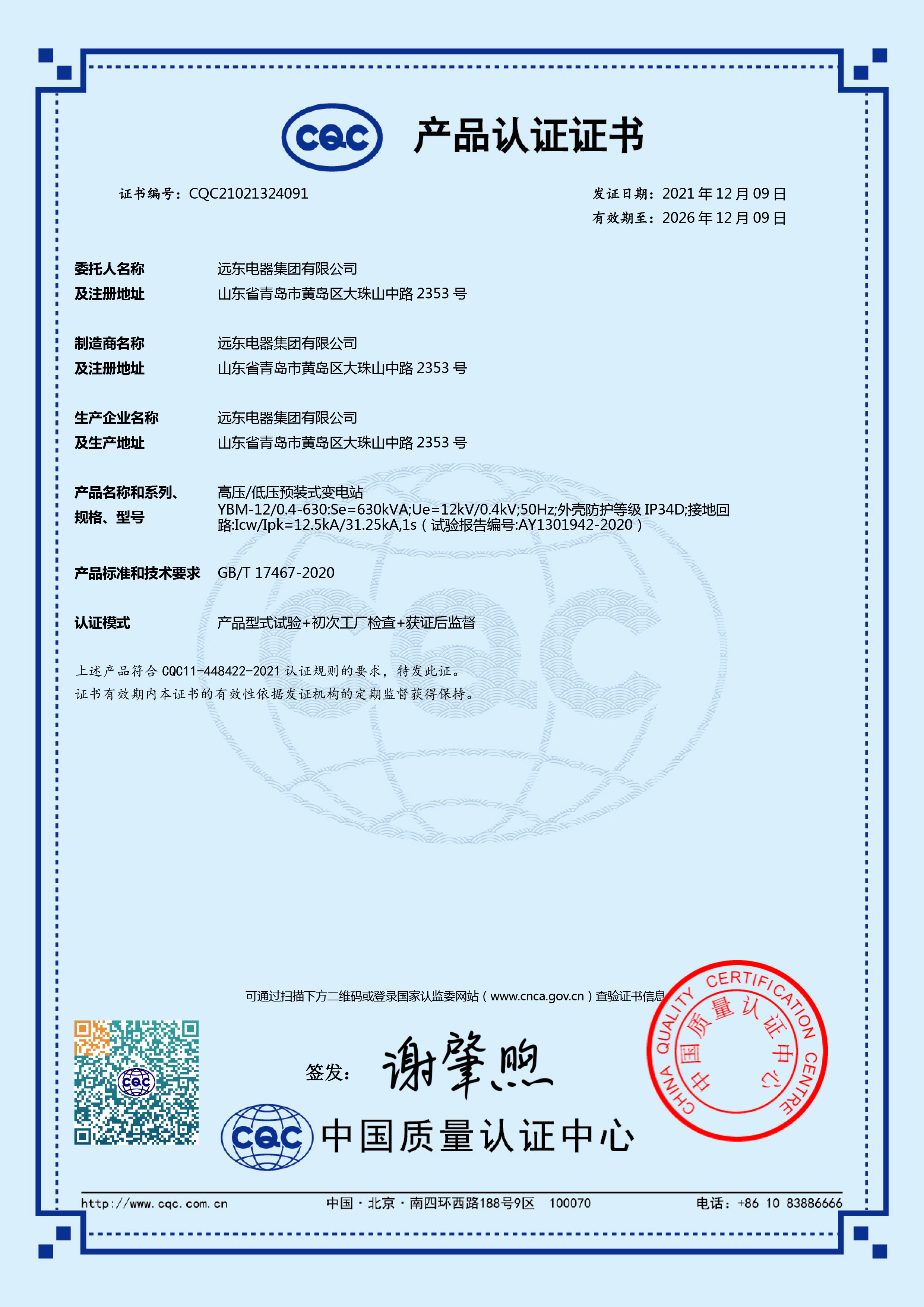

YBM預裝式變電站CQC產品認證證書
